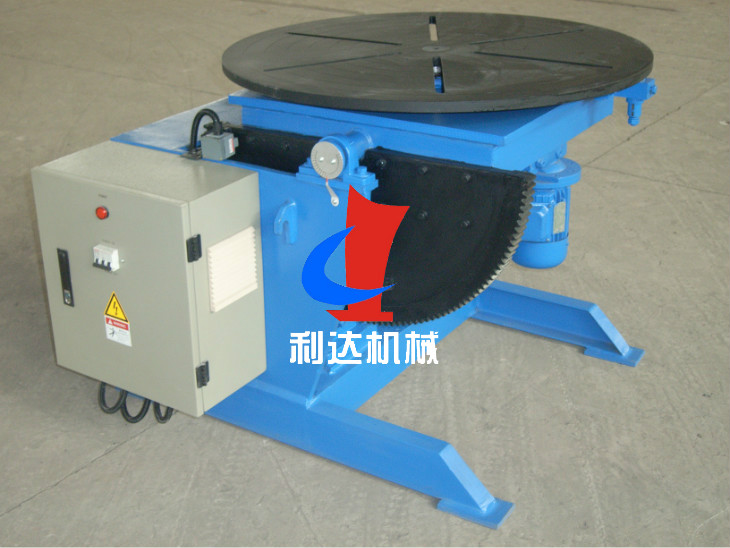

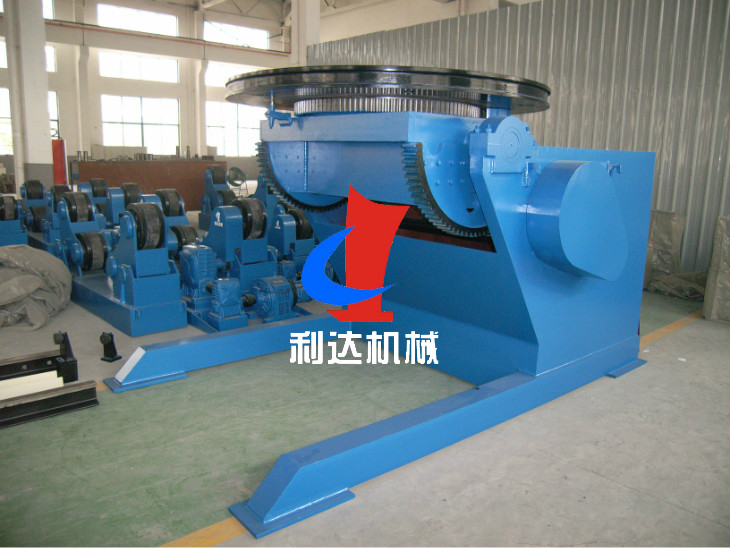

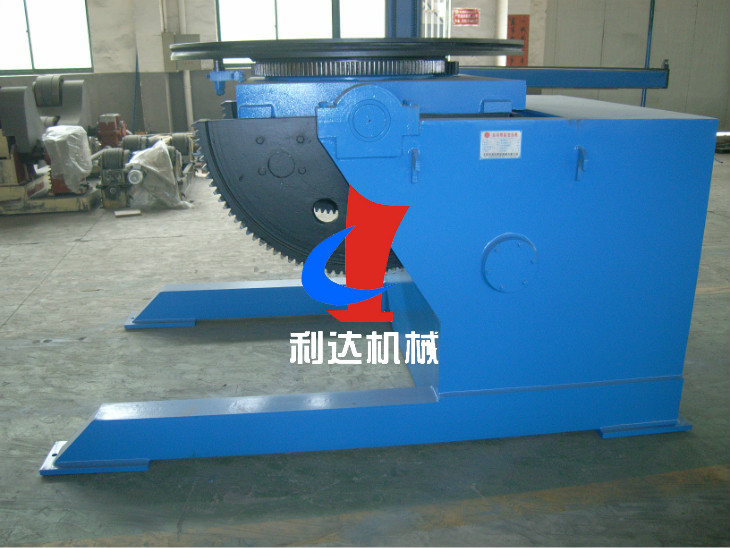

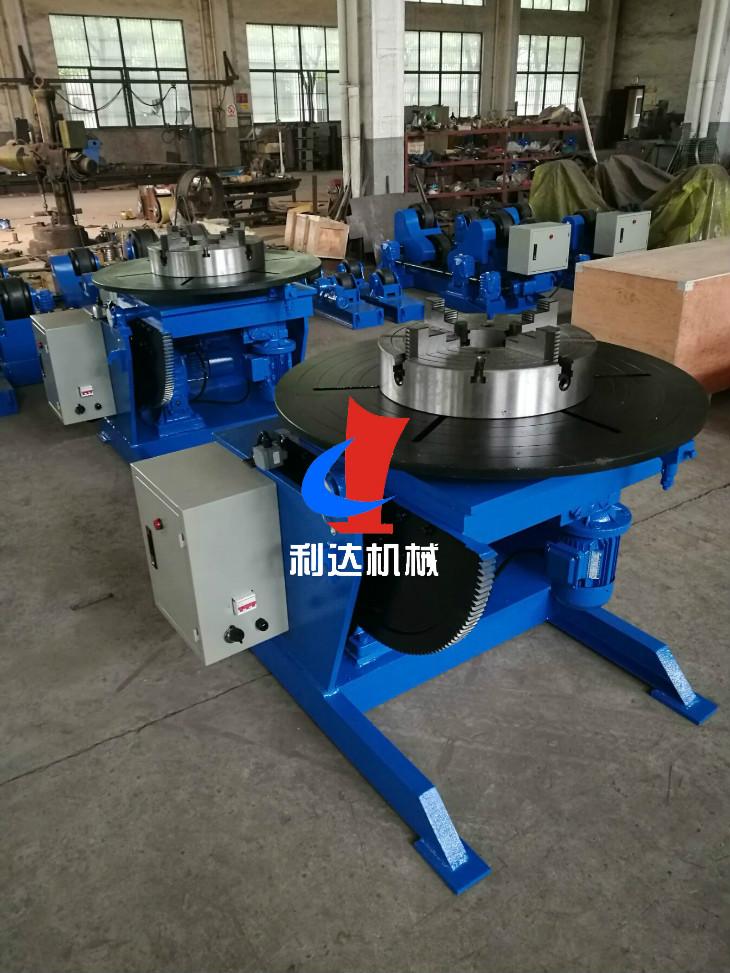

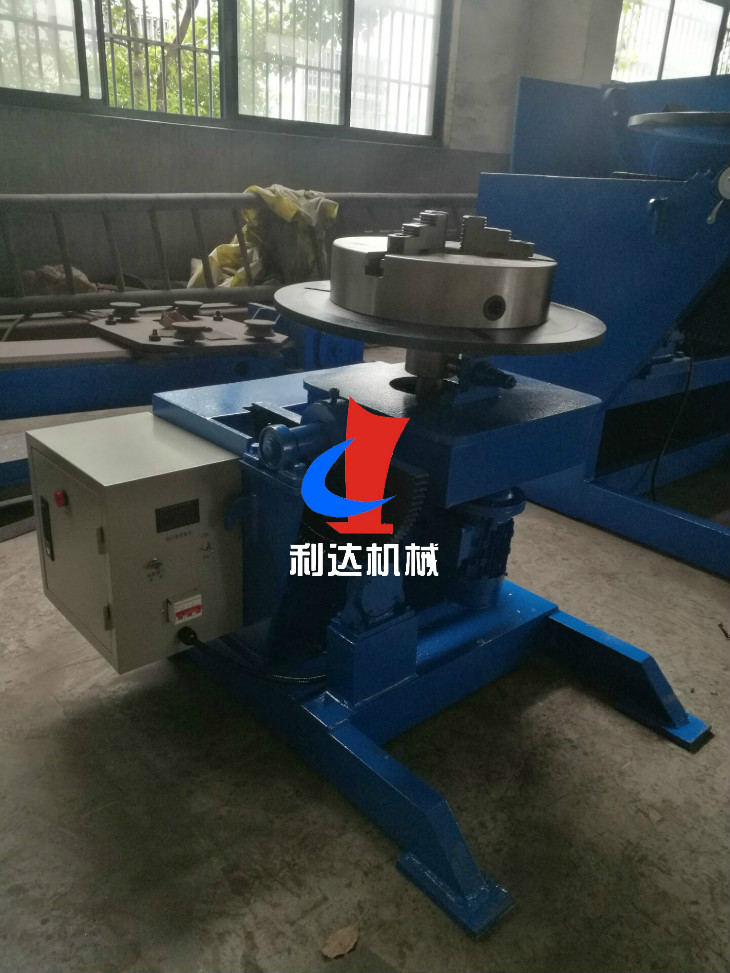

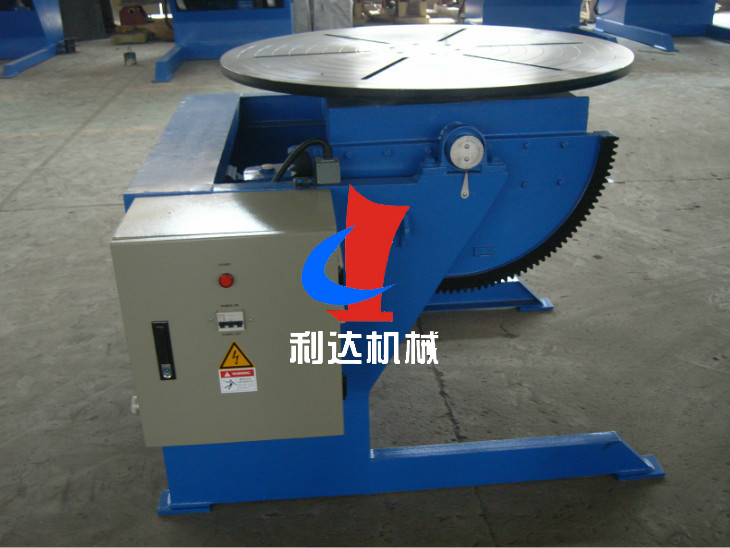

HB型工装变位机

发布时间：2018-09-09 浏览量：

产品详情

本机系我公司在机械电子部设计院帮助下，吸取国外先进技术研制而成。

工作台采用自动翻转，定位准确可靠，可以使工件处于理想的焊接位置进行焊接。工作台旋转采用交流变频调速。变速范围大，精度高，可按所需焊接速度进行旋转。从而大大提高焊缝质量，减轻焊工劳动强度，提高劳动生产率。
本机可配合各种自动焊或手工焊，管子横向对接，管子端面焊接及各种轴类，盘类，筒体等的焊接。具有结构紧凑，体积小，造型美观，质量轻，操作方便等优点。为压力容器，冶金，电力，化工，机械，金属结构等行业的理想设备。

设备参数

参数	HB-1	HB-3	HB-6	HB-12	HB-30	HB-50	HB-100
一套承重（kg）	100	300	600	1200	3000	5000	10000
工作台回转速度（rpm）	0.7-7	0.16-1.6	0.09-0.9	0.05-0.5	0.05-0.5	0.05-0.5	0.05-0.2
工作台翻转速度（rpm）	手动	手动或电动	1.1	0.67	0.23	0.14	0.14
工作台直径（mm）	300	600	1000	1200	1400	1500	2000
工作台翻转角度（°）	0-90	0-90	0-90	0-90	0-120	0-120	0-120
回转电机功率（kw）	0.09	0.18	0.75	1.1	1.5	2.2	3
翻转电机功率（kw）	无	无或0.37	0.75	1.1	1.5	3	5.5
最大重心距（mm）	100	200	200	250	300	300	400
最大偏心距（mm）	100	150	150	200	200	200	200
90°时最大回转直径（mm）	600	800	1500	2000	2100	2500	3240
调速方式	变频无级调速
此参数为我公司标准参数，可以根据客户要求定制
